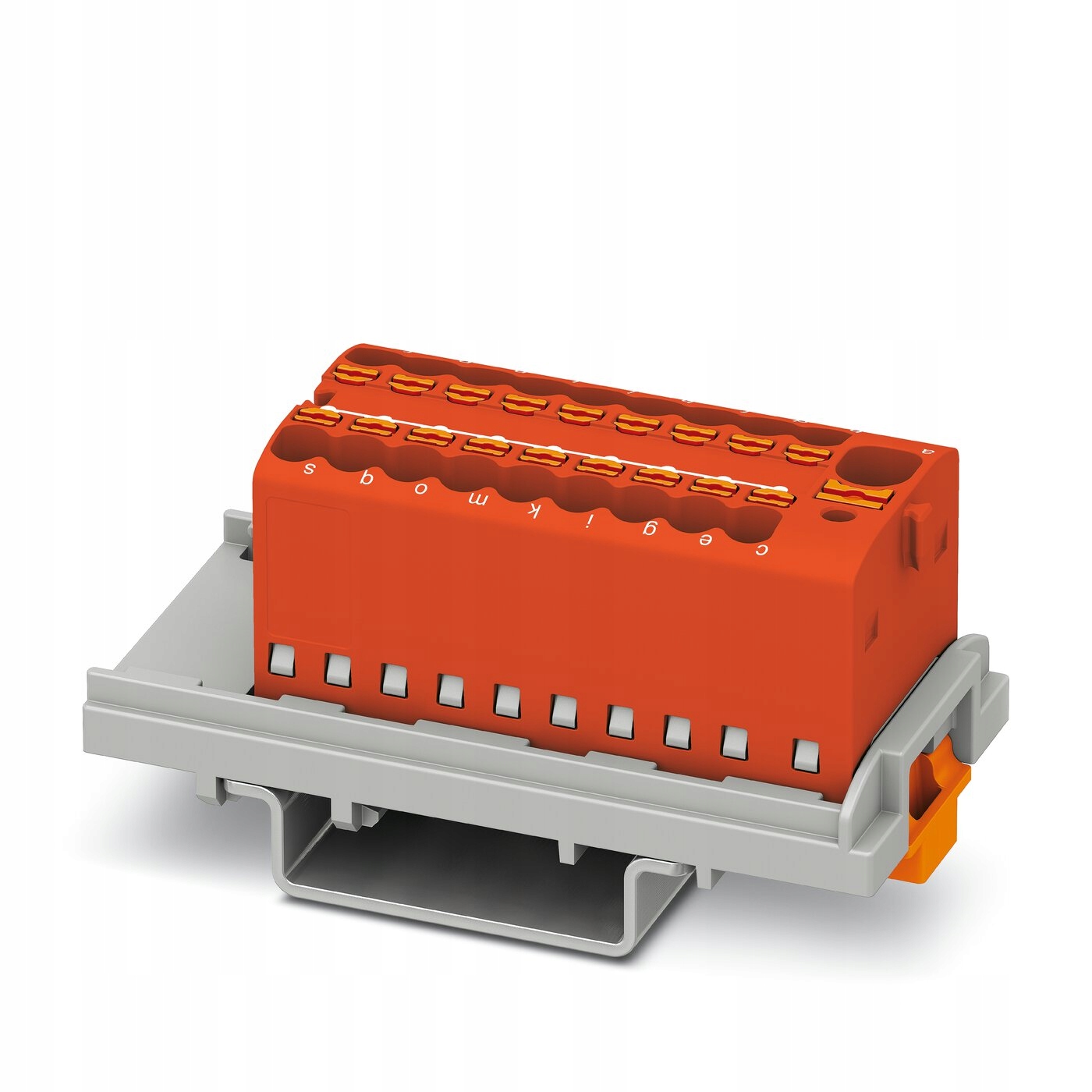

Blok rozdzielczy PTFIX 4/18X1,5-NS35 RD 1047456 LISTWA PHOENIX CONTACT

PTFIX 4/18X1,5-NS35 RD

Producent :  Phoenix contact

Kod producenta: 1047456

• Typ produktu: Złączka instalacyjna
• Ilość przyłączy: 19
• Przekrój znamionowy: 1,5 mm²

  Przekrój znamionowy AWG: 14

  Wyprowadzenie

  Długość odizolowania: 8 mm ... 10 mm

  sonda wzorcowa: A3

  Przyłącze według normy: IEC 60947-7-1

  Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²

  przekrój przewodu AWG: 26 ... 14 (przeliczone według IEC)

  Przekrój przewodu, linka: 0,14 mm² ... 1,5 mm²

  Przekrój przewodu linki [AWG]: 26 ... 16 (przeliczone według IEC)

  Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,14 mm² ... 1,5 mm²

  Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,14 mm² ... 1,5 mm²

  Prąd znamionowy: 17,5 A

  Maksymalny prąd obciążenia: 22 A (przy średnicy przewodu 2,5)

  Prąd sumaryczny maks.: 32 A

  Napięcie znamionowe: 500 V

  Złącze zbiorcze

  Długość odizolowania: 10 mm ... 12 mm

  Przyłącze według normy: IEC 60998-2-2

  Przekrój przewodu sztywnego: 0,2 mm² ... 6 mm²

  przekrój przewodu AWG: 24 ... 10 (przeliczone według IEC)

  Przekrój przewodu, linka: 0,2 mm² ... 4 mm²

  Przekrój przewodu linki [AWG]: 24 ... 10 (przeliczone według IEC)

  Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,2 mm² ... 4 mm²

  Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,2 mm² ... 4 mm²

  Prąd znamionowy: 41 A

  Maksymalny prąd obciążenia: 41 A (przy przekroju poprzecznym przewodu 6 mm²)

  Prąd sumaryczny maks.: 41 A

  Przekrój znamionowy: 4 mm²

Bloki rozdzielcze PTFIX – wypakuj, podłącz, gotowe

Korzyści

• Oszczędność czasu dzięki gotowym do montażu blokom bez ręcznego mostkowania
• Elastyczne zastosowanie dzięki możliwości montażu na szynie DIN i montażu bezpośredniego za pomocą adaptera oraz montażu klejonego
• Wysoka oszczędność miejsca dzięki bardzo małej konstrukcji
• Szybkie przyłączanie przewodów dzięki metodzie bezpośredniego montażu Push-in bez użycia narzędzi
• Szybkie i łatwe rozdzielanie sygnałów oraz implementacja bezpieczników i elementów elektronicznych

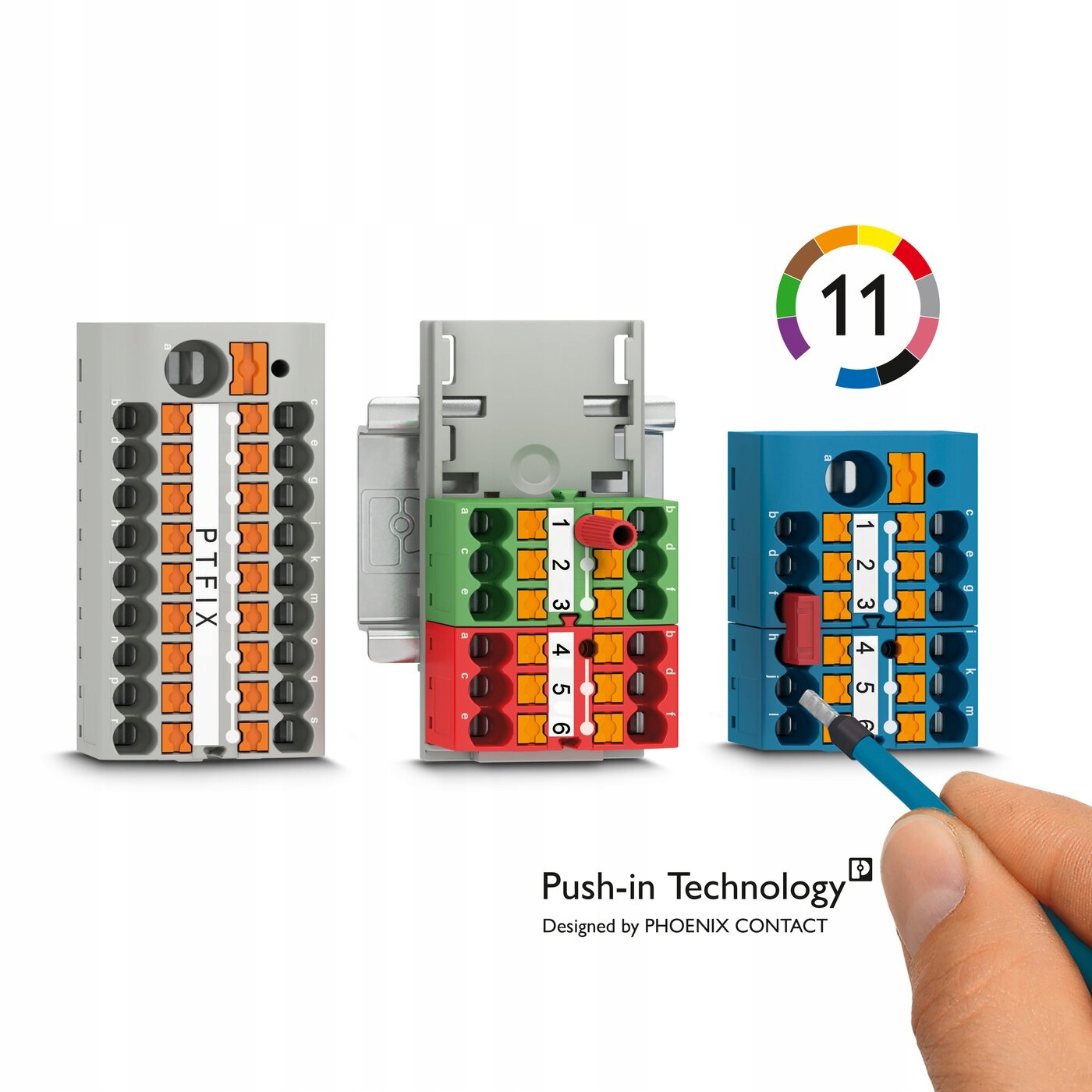

Gotowe do podłączenia bloki rozdzielcze i zbiorcze wyposażone w 4, 6, 12 i 18 punktów zaciskowych oraz elementy z dwoma punktami zaciskowymi do intuicyjnej i bezpiecznej instalacji są dostępne w jedenastu kolorach. Bloki PTFIX są dostępne w przekrojach znamionowych 1,5 mm², 2,5 mm², 4 mm² i 10 mm². Technika połączeń Push-in wyróżnia się niskimi siłami wtykowymi, co pozwala na łatwe bezpośrednie podłączanie drutów i linek zakończonych tulejką od 0,25 mm².

Korzyści

• Oszczędność miejsca do 50 % na szynie nośnej dzięki montażowi poprzecznemu
• Elastyczne zastosowanie dzięki montażowi na szynie DIN, do montażu bezpośredniego lub przyklejenia
• Szybkie przyłączanie przewodów dzięki bezpośredniemu montażowi wtykowemu Push-in bez użycia narzędzi
• Oszczędność czasu do 80 % dzięki gotowym do montażu blokom bez konieczności mostkowania ręcznego
• Jednoznaczne oprzewodowanie dzięki jedenastu różnym kolorom
