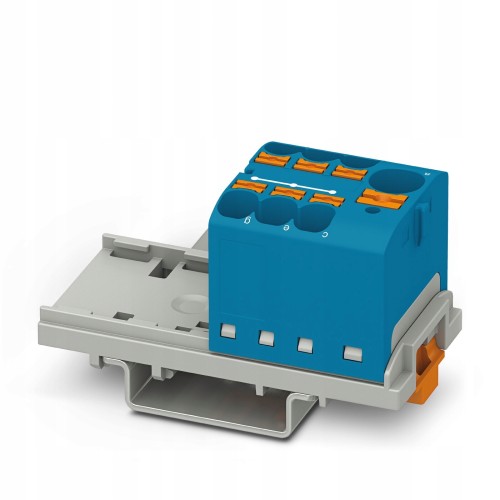

Blok rozdzielczy PTFIX 10/6X4-NS35 BU 3273594 PHOENIX CONTACT

PTFIX 10/6X4-NS35 BU

Producent :  Phoenix contact

Kod producenta: 3273594

Dane techniczne:

• Kategoria: Szybkozłączki
• EAN: 4055626666471
• Liczba przyłączy na poziom: 7
• Przekrój znamionowy: 4 mm²
• Przekrój znamionowy AWG: 10

Złącze zbiorcze:

• Długość odizolowania: 12 mm ... 14 mm
• Przyłącze według normy: IEC 60947-7-1
• Przekrój przewodu sztywnego: 0,5 mm² ... 10 mm²
• przekrój przewodu AWG: 24 ... 10 (przeliczone według IEC)
• Przekrój przewodu, linka: 0,5 mm² ... 10 mm²
• Przekrój przewodu linki [AWG]: 24 ... 12 (przeliczone według IEC)
• Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,5 mm² ... 10 mm²
• Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,5 mm² ... 10 mm²
• 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego: 0,75 mm² ... 2,5 mm²
• Prąd znamionowy: 57 A
• Maksymalny prąd obciążenia: 57 A (przy przekroju poprzecznym przewodu 10 mm²)
• Prąd sumaryczny maks.: 63 A (Nie można przekraczać maks. prądu obciążenia pojedynczego punktu zaciskowego.)
• Napięcie znamionowe: 800 V
• Przekrój znamionowy: 10 mm²

Wyprowadzenie:

• Długość odizolowania: 10 mm ... 12 mm
• sonda wzorcowa: A4
• Przyłącze według normy: IEC 60947-7-1
• Przekrój przewodu sztywnego: 0,2 mm² ... 6 mm²
• przekrój przewodu AWG: 24 ... 10 (przeliczone według IEC)
• Przekrój przewodu, linka: 0,2 mm² ... 4 mm²
• Przekrój przewodu linki [AWG]: 24 ... 12 (przeliczone według IEC)
• Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,2 mm² ... 4 mm²
• Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,2 mm² ... 4 mm²
• 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego: 0,5 mm² ... 1 mm²
• Prąd znamionowy: 41 A
• Maksymalny prąd obciążenia: 41 A (przy przyłączu przewodów 6 mm²)
• Prąd sumaryczny maks.: 63 A
• Napięcie znamionowe: 800 V
• Przekrój znamionowy: 4 mm²

Bloki rozdzielcze PTFIX – wypakuj, podłącz, gotowe

Korzyści

• Oszczędność czasu dzięki gotowym do montażu blokom bez ręcznego mostkowania
• Elastyczne zastosowanie dzięki możliwości montażu na szynie DIN i montażu bezpośredniego za pomocą adaptera oraz montażu klejonego
• Wysoka oszczędność miejsca dzięki bardzo małej konstrukcji
• Szybkie przyłączanie przewodów dzięki metodzie bezpośredniego montażu Push-in bez użycia narzędzi

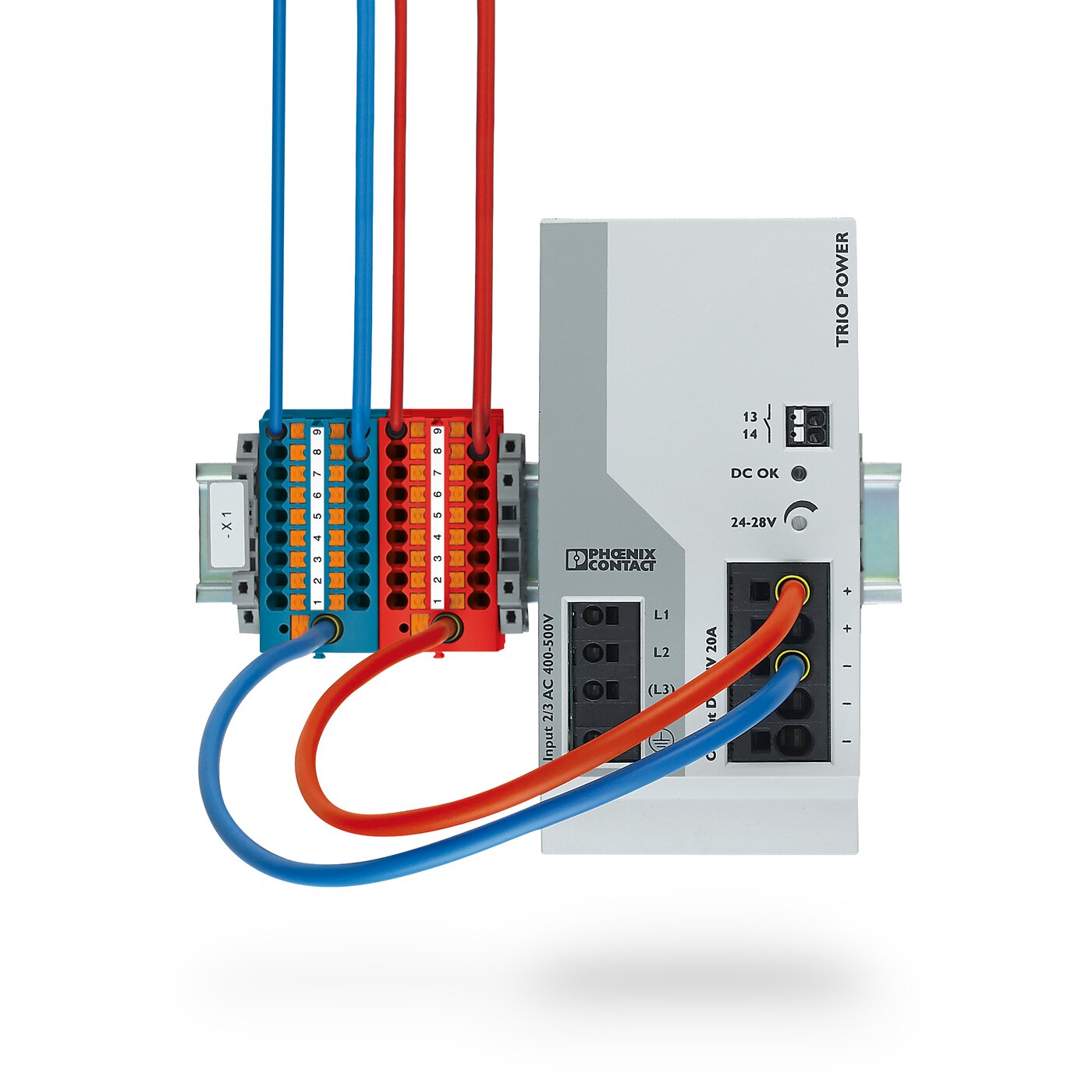

• Szybkie i łatwe rozdzielanie sygnałów oraz implementacja bezpieczników i elementów elektronicznych

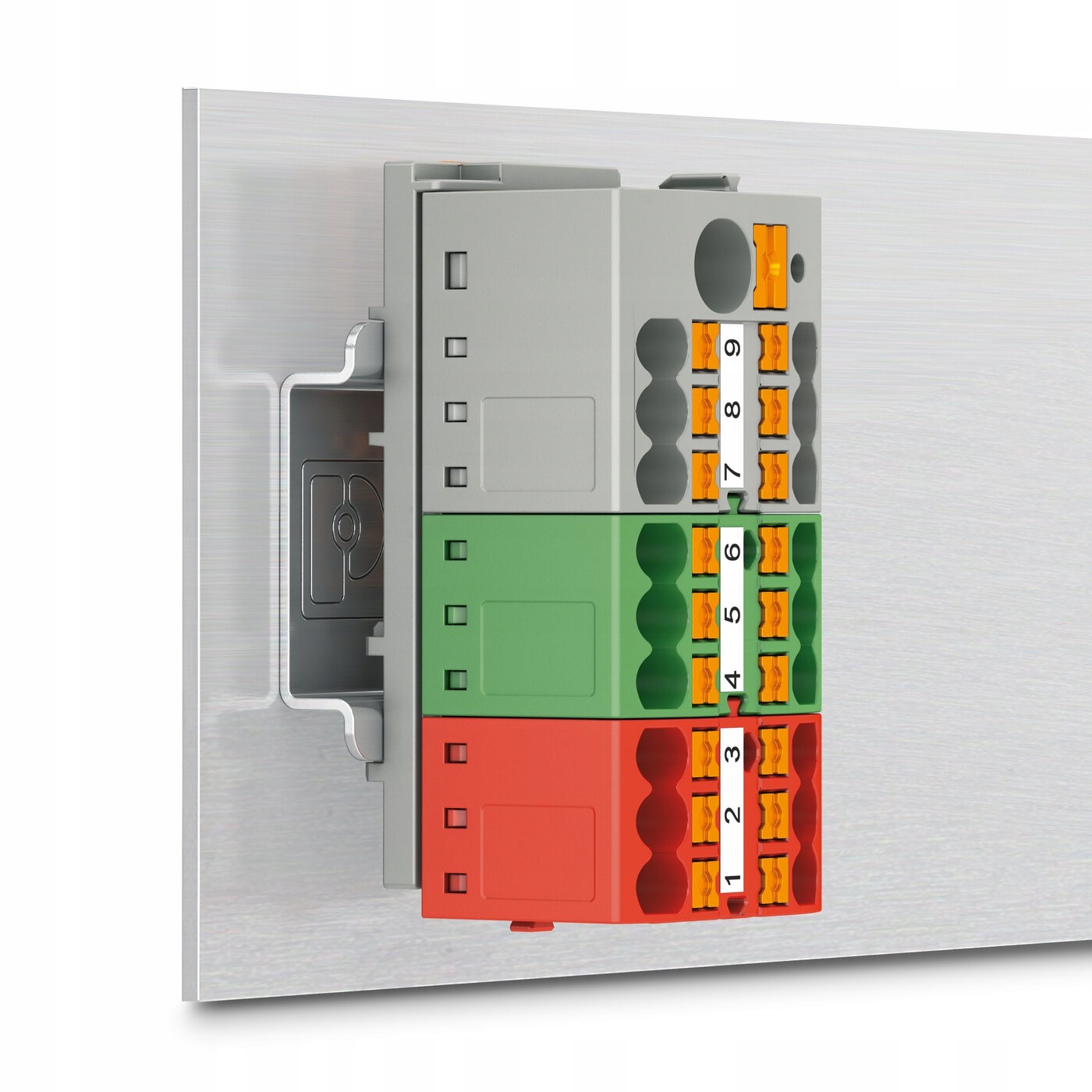

Gotowe do podłączenia bloki rozdzielcze i zbiorcze wyposażone w 4, 6, 12 i 18 punktów zaciskowych oraz elementy z dwoma punktami zaciskowymi do intuicyjnej i bezpiecznej instalacji są dostępne w jedenastu kolorach. Bloki PTFIX są dostępne w przekrojach znamionowych 1,5 mm², 2,5 mm², 4 mm² i 10 mm². Technika połączeń Push-in wyróżnia się niskimi siłami wtykowymi, co pozwala na łatwe bezpośrednie podłączanie drutów i linek zakończonych tulejką od 0,25 mm².

Korzyści

• Oszczędność miejsca do 50 % na szynie nośnej dzięki montażowi poprzecznemu
• Elastyczne zastosowanie dzięki montażowi na szynie DIN, do montażu bezpośredniego lub przyklejenia
• Szybkie przyłączanie przewodów dzięki bezpośredniemu montażowi wtykowemu Push-in bez użycia narzędzi
• Oszczędność czasu do 80 % dzięki gotowym do montażu blokom bez konieczności mostkowania ręcznego
• Jednoznaczne oprzewodowanie dzięki jedenastu różnym kolorom
